Rekuperacja, czyli mechaniczna wentylacja z odzyskiem ciepła, to nowoczesne rozwiązanie stosowane w budownictwie, które znacząco wpływa na komfort życia oraz obniża koszty ogrzewania. Jej działanie opiera się na wymianie powietrza w budynku w sposób kontrolowany, przy jednoczesnym odzyskiwaniu energii cieplnej z powietrza usuwanego. Dzięki temu świeże powietrze dostarczane do wnętrza jest już wstępnie podgrzane, co minimalizuje straty ciepła, które są nieuniknione w przypadku tradycyjnych systemów wentylacyjnych. Zrozumienie, jak rekuperacja wygląda w praktyce, jest kluczowe dla wielu inwestorów i właścicieli domów, którzy rozważają jej instalację.
Proces ten zaczyna się od centrali wentylacyjnej, serca całego systemu. Urządzenie to jest zazwyczaj umieszczane w pomieszczeniu gospodarczym, na strychu lub w piwnicy. Centrala posiada dwa główne obiegi powietrza: nawiewny i wyciągowy. Zanieczyszczone powietrze z pomieszczeń takich jak łazienki, toalety czy kuchnie jest zasysane przez kratki wyciągowe i transportowane do centrali. Tam, zanim zostanie wyprowadzone na zewnątrz, przepływa przez wymiennik ciepła. Równocześnie, świeże powietrze z zewnątrz jest zasysane, filtrowane i również kierowane do wymiennika. W wymienniku ciepło z powietrza wywiewanego jest przekazywane do powietrza nawiewanego, bez ich fizycznego mieszania.
Po przejściu przez wymiennik, świeże, wstępnie podgrzane powietrze jest rozprowadzane po całym budynku za pomocą systemu kanałów wentylacyjnych, trafiając do pomieszczeń takich jak salon, sypialnie czy pokoje dziecięce poprzez nawiewne kratki. Cały proces jest w pełni zautomatyzowany i sterowany przez zaawansowane systemy, które można dostosować do indywidualnych potrzeb, regulując przepływ powietrza i intensywność wymiany. To właśnie ten ciągły, kontrolowany przepływ powietrza zapewnia zdrowe i komfortowe warunki wewnątrz, jednocześnie dbając o efektywność energetyczną budynku.
Jak wygląda proces instalacji systemu rekuperacyjnego w domu
Instalacja systemu rekuperacyjnego to proces wieloetapowy, który wymaga precyzyjnego planowania i wykonania. Zanim jednak przejdziemy do fizycznego montażu, kluczowe jest zaprojektowanie całego układu. Projekt uwzględnia rozmieszczenie centrali wentylacyjnej, przebieg kanałów nawiewnych i wyciągowych, a także lokalizację czerpni i wyrzutni powietrza. Ważne jest, aby kanały były jak najkrótsze i miały odpowiednią średnicę, co minimalizuje opory przepływu i zapewnia efektywność systemu. Projekt powinien być wykonany przez specjalistę, który uwzględni specyfikę budynku, jego zapotrzebowanie na świeże powietrze oraz lokalne warunki klimatyczne.
Po sporządzeniu projektu następuje etap montażu. Pierwszym krokiem jest zazwyczaj instalacja centrali wentylacyjnej. Miejsce jej umieszczenia powinno być łatwo dostępne dla celów serwisowych i zapewniać odpowiednią izolację akustyczną. Następnie rozpoczyna się układanie sieci kanałów wentylacyjnych. Kanały te mogą być wykonane z różnych materiałów, takich jak tworzywa sztuczne, stal ocynkowana lub aluminium. Często stosuje się również systemy kanałów elastycznych, które ułatwiają doprowadzenie powietrza do poszczególnych pomieszczeń, zwłaszcza w budynkach o skomplikowanej architekturze.
Kolejnym ważnym elementem jest prawidłowe wykonanie czerpni i wyrzutni powietrza. Czerpnia odpowiada za pobieranie świeżego powietrza z zewnątrz, a wyrzutnia za odprowadzanie powietrza zużytego. Powinny one być umieszczone w odpowiedniej odległości od siebie, aby zapobiec zjawisku recyrkulacji (zasysaniu z powrotem zużytego powietrza). Po zamontowaniu kanałów i zakończeniu prac budowlanych związanych z ich ukryciem (np. w sufitach podwieszanych lub podłogach), instaluje się anemostaty, czyli kratki nawiewne i wyciągowe w poszczególnych pomieszczeniach. Ostatnim etapem jest podłączenie elektryczne centrali i jej uruchomienie, a także wykonanie regulacji systemu, czyli ustawienie odpowiednich przepływów powietrza dla poszczególnych stref budynku.
Jak wygląda serce systemu wentylacji mechanicznej z odzyskiem ciepła
Centrala wentylacyjna, będąca sercem systemu rekuperacji, to zaawansowane technologicznie urządzenie, które pełni kluczową rolę w całym procesie wymiany powietrza. Jej budowa i sposób działania są zaprojektowane tak, aby maksymalnie efektywnie odzyskiwać energię cieplną i zapewniać zdrowe środowisko wewnątrz budynku. Typowa centrala rekuperacyjna składa się z kilku podstawowych elementów, które współpracują ze sobą, tworząc sprawny mechanizm wentylacyjny.
Kluczowym elementem centrali jest wymiennik ciepła. Występuje on w różnych typach, najczęściej spotykane to wymienniki krzyżowe lub obrotowe. W wymienniku krzyżowym strumienie powietrza nawiewanego i wywiewanego przepływają prostopadle do siebie, przekazując energię cieplną poprzez ścianki kanałów. Jest to rozwiązanie proste i niezawodne, które nie wymaga dodatkowych elementów ruchomych ani zasilania. Wymienniki obrotowe, zwane też rekuperatorami entalpicznymi, działają na zasadzie wirującego rotora, który magazynuje ciepło i wilgoć z powietrza wywiewanego, a następnie oddaje je powietrzu nawiewanemu. Ten typ wymiennika pozwala na odzyskanie nie tylko ciepła, ale także części wilgoci, co jest szczególnie korzystne w okresach grzewczych, zapobiegając nadmiernemu wysuszeniu powietrza w pomieszczeniach.
Oprócz wymiennika ciepła, centrala rekuperacyjna wyposażona jest w wentylatory. Zazwyczaj są to dwa niezależne wentylatory – jeden odpowiedzialny za nawiew świeżego powietrza, a drugi za wyciąg powietrza zużytego. Współczesne wentylatory są energooszczędne, często wykorzystują technologię EC (elektronicznie komutowaną), która pozwala na precyzyjne sterowanie ich pracą i dostosowanie obrotów do aktualnego zapotrzebowania. Centrala posiada również filtry powietrza. Zwykle są to co najmniej dwa zestawy filtrów: jeden na dopływie powietrza z zewnątrz, chroniący wymiennik i instalację przed zanieczyszczeniami takimi jak kurz, pyłki czy owady, oraz drugi na wylocie powietrza z pomieszczeń, chroniący wymiennik przed wilgocią i tłuszczem. Jakość filtrów ma bezpośredni wpływ na jakość powietrza wewnątrz budynku oraz na żywotność samego systemu.
Sterowanie pracą centrali odbywa się za pomocą panelu sterowania, który może być zintegrowany z urządzeniem lub stanowić osobny moduł montowany na ścianie. Nowoczesne systemy oferują również możliwość sterowania poprzez aplikację mobilną, co zwiększa wygodę użytkowania. Panel sterowania pozwala na:
- Regulację intensywności wentylacji (np. wybór trybu dziennego, nocnego, turbo).
- Programowanie harmonogramów pracy systemu.
- Monitorowanie stanu filtrów i konieczności ich wymiany.
- Ustawianie parametrów pracy zgodnie z potrzebami użytkowników.
Jak wygląda system dystrybucji powietrza w domu z rekuperacją
System dystrybucji powietrza w domu z rekuperacją to złożona sieć kanałów, która zapewnia doprowadzenie świeżego, przefiltrowanego i podgrzanego powietrza do każdego pomieszczenia oraz odprowadzenie powietrza zużytego. Kluczem do efektywności i komfortu użytkowania jest odpowiednie zaprojektowanie i wykonanie tej sieci, tak aby zapewnić optymalny przepływ powietrza i minimalizować straty energii.

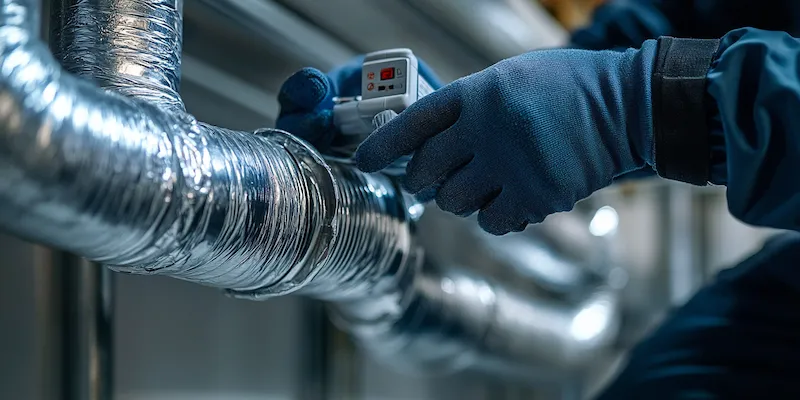

Podstawą systemu są kanały wentylacyjne. Mogą być one wykonane z różnych materiałów, a wybór zależy od preferencji inwestora, budżetu oraz specyfiki instalacji. Najczęściej stosuje się kanały sztywne wykonane ze stali ocynkowanej lub aluminium. Są one trwałe, łatwe do czyszczenia i zapewniają dobre parametry aerodynamiczne. Coraz większą popularność zdobywają również systemy kanałów elastycznych, często izolowanych. Są one łatwiejsze w montażu, zwłaszcza w trudnodostępnych miejscach lub w budynkach o skomplikowanej konstrukcji. Wybór odpowiedniego typu kanału ma wpływ na koszty instalacji, właściwości akustyczne systemu oraz jego efektywność energetyczną.
Kanały nawiewne doprowadzają świeże powietrze z centrali do pomieszczeń takich jak salony, sypialnie, pokoje dziecięce. Powietrze jest wprowadzane do pomieszczeń za pomocą anemostatów nawiewnych, które są estetycznie wkomponowane w sufity lub ściany. Ważne jest, aby strumień powietrza był skierowany w taki sposób, aby zapewnić jego równomierne rozprowadzenie i uniknąć przeciągów. Kanały wyciągowe natomiast odbierają powietrze z pomieszczeń o podwyższonej wilgotności lub zapachach, takich jak łazienki, kuchnie, toalety. Tutaj również stosuje się anemostaty wyciągowe, które efektywnie zasysają zanieczyszczone powietrze.
Rozmieszczenie anemostatów jest kluczowe dla prawidłowego funkcjonowania systemu. Zazwyczaj montuje się je w pomieszczeniach o największym zapotrzebowaniu na świeże powietrze. W sypialniach umieszcza się je zazwyczaj w pobliżu łóżek, a w salonach w strategicznych miejscach, zapewniających komfort wszystkim mieszkańcom. W kuchniach i łazienkach anemostaty wyciągowe umieszcza się blisko źródeł zanieczyszczeń, takich jak okapy kuchenne czy prysznice.
Kolejnym ważnym aspektem jest prawidłowe wykonanie połączeń i izolacji kanałów. Nieszczelności w systemie prowadzą do strat energii i pogorszenia jakości powietrza. Dlatego wszystkie połączenia powinny być szczelnie wykonane, a kanały, zwłaszcza te przebiegające przez nieogrzewane strefy, powinny być odpowiednio zaizolowane termicznie, aby zapobiec kondensacji i utratom ciepła.
Jak wygląda konserwacja i serwisowanie systemu rekuperacji
Aby system rekuperacji działał sprawnie i efektywnie przez wiele lat, niezbędna jest jego regularna konserwacja i serwisowanie. Zaniedbanie tych czynności może prowadzić do pogorszenia jakości powietrza, zmniejszenia wydajności systemu, a nawet do jego awarii. Konserwacja obejmuje przede wszystkim dbałość o czystość filtrów oraz okresowe przeglądy wszystkich elementów składowych.
Najważniejszym elementem konserwacji jest regularna wymiana filtrów powietrza. Filtry są odpowiedzialne za oczyszczanie powietrza nawiewanego z zanieczyszczeń takich jak kurz, pyłki, zarodniki pleśni czy drobne owady. Z czasem filtry ulegają zapchaniu, co utrudnia przepływ powietrza, obniża jego jakość i zwiększa obciążenie wentylatorów. Częstotliwość wymiany filtrów zależy od ich typu, jakości powietrza zewnętrznego oraz intensywności użytkowania systemu. Zazwyczaj zaleca się ich wymianę co 3 do 6 miesięcy. W przypadku filtrów wstępnych, które chronią wymiennik ciepła, mogą być one okresowo odkurzane lub czyszczone wodą, zgodnie z zaleceniami producenta. Informacja o konieczności wymiany filtrów jest często sygnalizowana przez samą centralę wentylacyjną, która posiada wbudowany wskaźnik zużycia.
Oprócz filtrów, podczas przeglądów serwisowych należy sprawdzić stan wymiennika ciepła. W wymiennikach krzyżowych może dochodzić do osadzania się kurzu i zanieczyszczeń, które należy usuwać zgodnie z instrukcją producenta. W przypadku wymienników obrotowych, należy zwrócić uwagę na stan uszczelnień i mechanizmu obrotowego. Regularne czyszczenie wymiennika zapewnia optymalne parametry odzysku ciepła.
Kolejnym ważnym elementem serwisowania jest sprawdzenie stanu wentylatorów. Należy upewnić się, że ich łopatki są czyste, a łożyska pracują prawidłowo. W przypadku stwierdzenia nadmiernego hałasu lub wibracji, konieczna może być konserwacja lub wymiana wentylatorów. Ważne jest również sprawdzenie szczelności całego systemu kanałów wentylacyjnych. Nieszczelności mogą prowadzić do strat energii oraz zasysania zanieczyszczonego powietrza z przestrzeni budowlanych.
Serwisowanie systemu rekuperacji powinno być przeprowadzane przez wykwalifikowanych techników, którzy posiadają odpowiednią wiedzę i narzędzia. Zazwyczaj zaleca się przeprowadzanie pełnego przeglądu technicznego raz do roku. Podczas takiego przeglądu sprawdza się wszystkie podzespoły, dokonuje się regulacji systemu, a w razie potrzeby wymienia zużyte części. Profesjonalny serwis gwarantuje długą i bezawaryjną pracę rekuperatora, a także utrzymanie wysokiej jakości powietrza w domu.
Jak wygląda efekt końcowy instalacji rekuperacji w domu
Po zakończeniu instalacji i uruchomieniu systemu rekuperacji, efekt końcowy jest wielowymiarowy i dotyczy zarówno aspektów technicznych, jak i komfortu życia mieszkańców. Wizualnie, system jest w dużej mierze ukryty. Widoczne są jedynie estetyczne kratki nawiewne i wyciągowe rozmieszczone w pomieszczeniach oraz niewielkie, dyskretne otwory czerpni i wyrzutni na elewacji budynku. Centrala wentylacyjna, która jest sercem systemu, zazwyczaj znajduje się w pomieszczeniu technicznym, takim jak kotłownia, piwnica czy strych, i nie jest widoczna dla domowników. Jej praca jest zazwyczaj cicha, dzięki zastosowaniu nowoczesnych wentylatorów i izolacji akustycznej.
Największą i najbardziej odczuwalną korzyścią jest znacząca poprawa jakości powietrza wewnątrz domu. System zapewnia stały dopływ świeżego powietrza, które jest jednocześnie filtrowane z pyłków, kurzu, zarodników pleśni i innych alergenów. Dzięki temu w domu panuje zdrowszy mikroklimat, co jest szczególnie ważne dla alergików, astmatyków i małych dzieci. Znika problem nadmiernej wilgotności i związanych z nią problemów, takich jak rozwój pleśni na ścianach czy nieprzyjemne zapachy. Powietrze jest rześkie i pozbawione niekorzystnych woni.
Kolejnym kluczowym efektem jest redukcja kosztów ogrzewania. Dzięki odzyskowi ciepła z powietrza wywiewanego, powietrze nawiewane jest wstępnie podgrzane, co znacząco zmniejsza zapotrzebowanie na energię do dogrzewania pomieszczeń. W nowoczesnych budynkach, gdzie wentylacja mechaniczna z odzyskiem ciepła jest standardem, straty ciepła związane z wentylacją mogą być ograniczone nawet do 15-20%, w porównaniu do 40-50% w przypadku tradycyjnej wentylacji grawitacyjnej. To przekłada się na realne oszczędności w rachunkach za ogrzewanie, zwłaszcza w okresach zimowych.
Efektem końcowym jest również zwiększony komfort cieplny. W domach z rekuperacją nie występują już nieprzyjemne zimne nawiewy, które są charakterystyczne dla wentylacji grawitacyjnej. Powietrze dostarczane do pomieszczeń ma temperaturę zbliżoną do temperatury panującej wewnątrz, co zapewnia równomierne rozłożenie ciepła i eliminuje uczucie chłodu przy oknach czy nawiewach. Ponadto, nowoczesne systemy rekuperacji często wyposażone są w funkcję wentylacji letniej, która pozwala na schładzanie pomieszczeń w gorące dni, kierując do nich chłodniejsze powietrze zewnętrzne bez aktywnego odzysku ciepła, co dodatkowo podnosi komfort użytkowania.
Warto również wspomnieć o walorach ekologicznych. Zmniejszone zapotrzebowanie na energię do ogrzewania oznacza mniejszą emisję szkodliwych substancji do atmosfery, co przyczynia się do ochrony środowiska. Wybierając rekuperację, inwestujemy nie tylko w komfort i zdrowie, ale także w bardziej zrównoważony rozwój.
